什么是冷镀锌漆？
发布时间：
2022-04-24 09:33
来源：
作者：
一、冷镀锌漆介绍
冷镀锌漆有多种叫法，如冷喷锌漆、冷涂锌漆、涂膜镀锌漆等。锌盾冷镀锌漆是一种由融合剂、锌粉、溶剂等组成的单组分高固体份重防腐涂料。其中镀层的锌含量高达96%，锌粉纯度在99.99%以上。以喷涂浸的方式把锌粉镀在基材表面上的一种材料保护技术，是在常温自然条件下就可达到热镀锌、喷锌、喷铝的防锈效果的新型防腐工艺。其防腐原理和热镀锌一样，具有阴极保护和屏障式保护双重作用。是替代传统热浸锌、热镀锌、热喷锌（铝）的最佳材料。

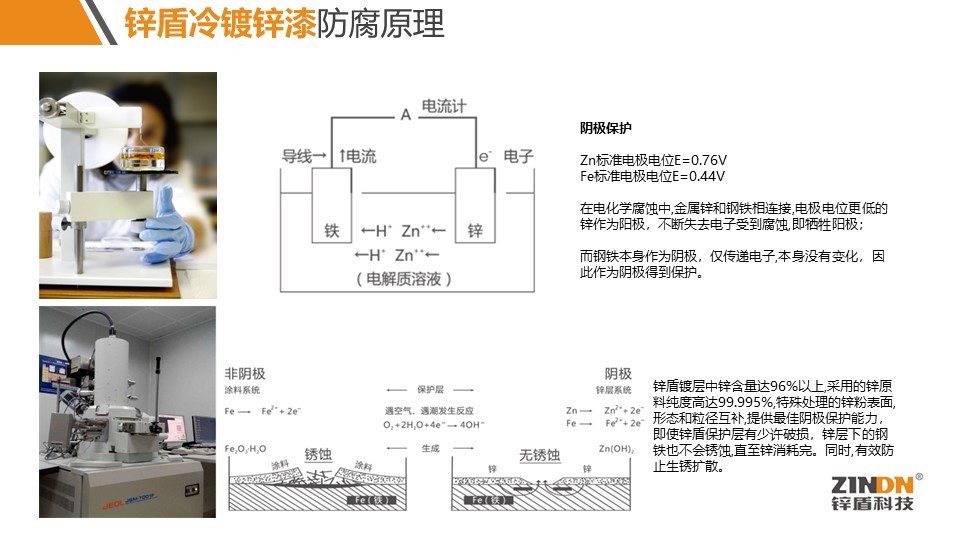

二、冷镀锌漆防腐原理

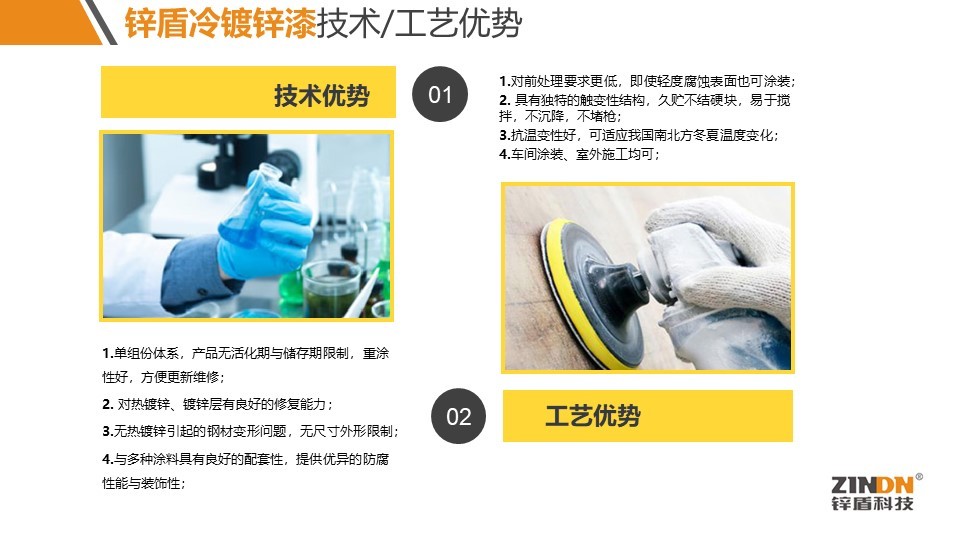

三、冷镀锌漆技术工艺优势

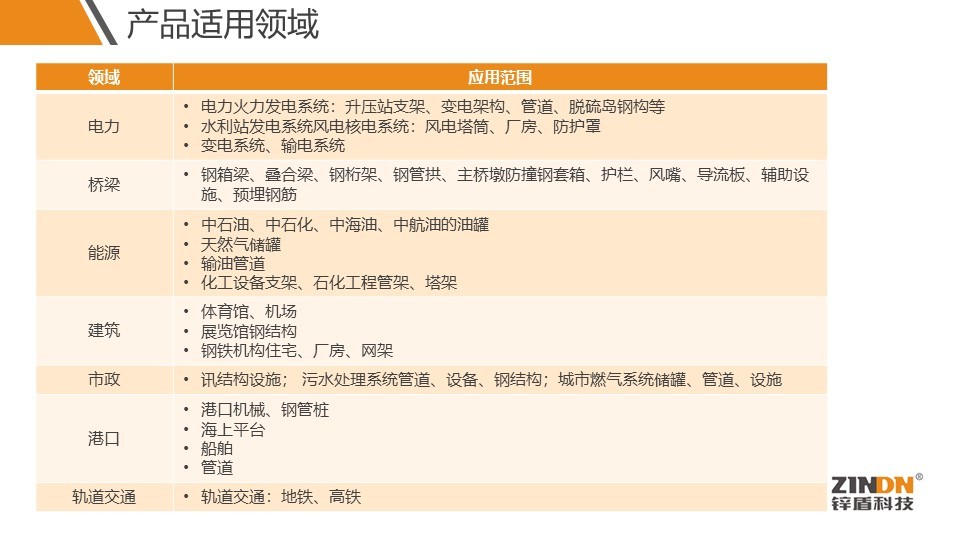

四、冷镀锌漆应用领域

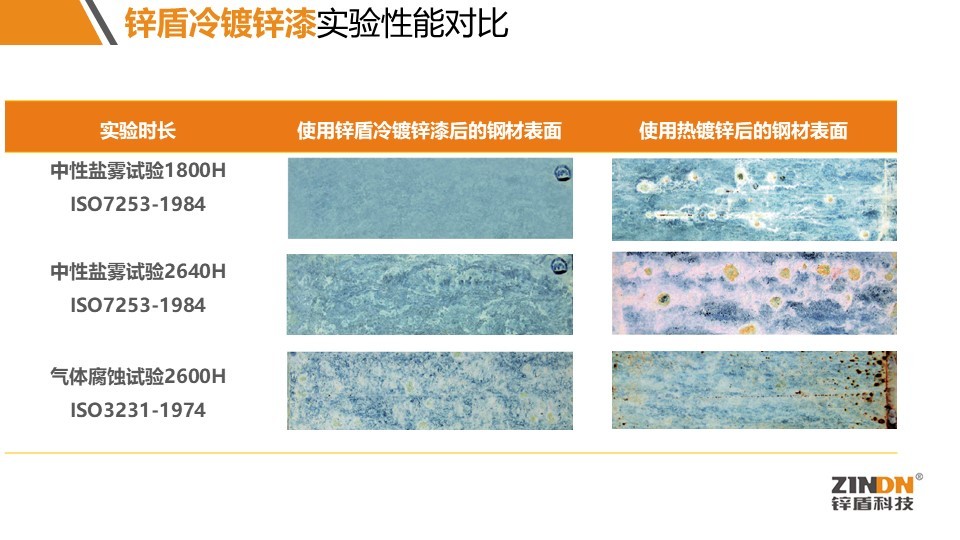

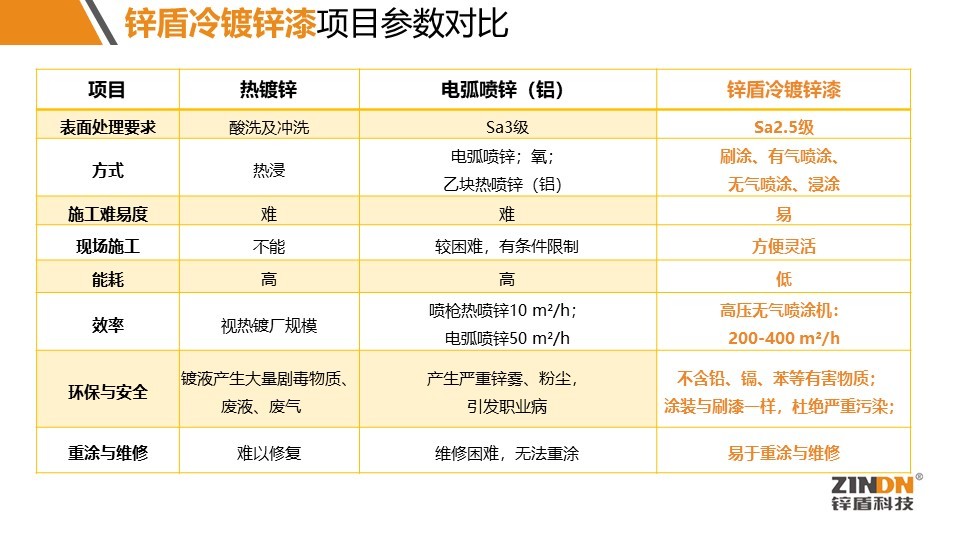

五、冷镀锌漆、热镀锌、电弧喷锌对比
六、锌盾镀锌漆常用配套方案
单层方案
优性价比方案,
推荐膜厚:80-120μm
双层方案
冷喷锌+银色金属封闭剂
推荐膜厚:冷喷锌80-120μm,银色金属封闭剂30μm
冷喷锌+锌铝涂料
推荐膜厚:冷喷锌80-100μm,锌铝涂料20-30μm
ZD96-4+粉未涂料
推荐膜厚:zD96-4 60-80μm,粉未涂料60-80μm
三层方案
冷喷锌+封剂剂+氟碳面漆(聚氨酯、聚硅氧烷)
推荐膜厚:冷喷锌60-80μm
封闭剂80-100μm
面漆60-80μm
七、施工工艺
1、去油除污
表面油污应采用专用清洁剂进行低压喷洗或软刷刷洗，并用淡水枪冲洗掉所有残余物，或采用碱液、火焰等处理，并用淡水冲洗至中性。小面积油污可采用溶剂擦洗。
2、表面预处理
用喷砂或电动工具及手动工具，把表面的锈、凸起、脱落的不良部分去除掉，尤其生锈部分仔细去除，粗糙部分通过焊缝打磨光顺。
3、涂料搅拌使用
锌盾冷喷锌底漆（ZD96-1）为单组分成品，开桶后需将桶内涂料运用动力工具搅拌均匀，搅拌3分钟以上没有颗粒即可。按照涂料体积容量的0—5％的比例添加锌盾ZX-01稀释剂，因温度及喷漆泵压力的不同，实际以喷枪可以喷出情况为依据添加稀料。
4、涂装施工
刷涂、辊涂采用不掉毛优质漆刷和辊芯，采用十字交叉法均匀涂装，保证涂料良好渗透，注意防止流挂及不均匀。
高压无气喷涂建议采用压缩比在1：32左右的喷漆泵，整个设备必须保证清洁。喷漆枪嘴建议使用Z型喷嘴，喷幅25cm左右，枪嘴与工件呈90℃垂直，枪距大约为30cm。喷涂次数为2遍，第一遍表干后，喷涂第二道，往复走枪2遍，涂到规定要求的规定膜厚，一道和二道均采取重复十字交差法喷涂。
有气喷涂是通过压缩空气冲击低压流体，使冷镀锌漆雾化的涂装方式。空气喷涂设备简单，操作容易，维修方便，其涂装效率高，作业性好，得到的涂膜均匀美观，每小时可涂装150-200平米，适宜喷涂冷镀锌涂料。 不足之处是：喷涂时有相当一部分冷镀锌涂料随空气扩散而损耗；成膜较薄，需多次喷涂才能达到预期效果；冷镀锌涂料的附着力和渗透性一般比刷涂的要差；扩散到空气中的冷镀锌涂料及溶剂，对人体及环境有害。
八、冷镀锌漆厂家
澳门铁盘算盘，公司成立于2005年，公司通过知识产权管理体系认证、两化融合管理体系认证、ISO9001质量管理体系、ISO14001环境管理体系、OHSAS18001职业健康安全管理体系认证，为江苏省高新技术企业、无锡市重合同守信用3A级企业，全资控股下属生产企业锌盾化工无锡有限公司，工业涂料产能达10000吨以上。锌盾公司专注于钢铁长寿命防腐领域，为客户提供具有国际先进技术水平的ZD冷喷锌材料及专业防腐解决方案，为各种腐蚀环境下的钢结构提供25年以上的防护寿命。锌盾冷喷锌产品已经在国内外数百个电力、桥梁、海洋、市政行业工程中广泛应用，是行业标准主编单位。
锌盾公司自主研发的“H-inhibition”专利技术可保持锌粉在水中稳定性的同时，解决了不产生氢气的行业技术瓶颈，突破了重防腐行业无法生产水性单组份冷喷锌的世界难题。在这项技术的支撑下，华东锌盾的水性冷喷锌产品可以将防腐年限提高至15至20年，且挥发性有机化合物的量远少于国家环保标准，施工也更便捷。
免费热线：4006083698
公司电话：0510-85626800
推荐新闻
践行国家新材料战略：中国化学东华安徽新材公司与华东锌盾签约，抢占百亿防腐赛道
2025-08-22
超越合同，用心守护：华东锌盾以“锌”级服务赋能中建五洲，荣膺优质供应商！
2025-08-08
2025-07-21
2025-07-04
2025-06-16
