环氧富锌底漆与锌盾冷喷烯锌石墨烯重防腐涂料实验对比
发布时间：
2024-06-06 10:41
来源：
澳门铁盘算盘
作者：
锌盾
冷喷烯锌是锌盾公司继冷喷锌之后推出的又一款核心产品，采用纯薄石墨烯制造的重防腐底漆。现已广泛应用于石油、化工、桥梁、电力、海工、机械制造、冶炼、能源、环保等行业并深受业主一致好评，具有施工简单、低表面处理、干燥快、耐久度长、涂布率高、绿色环保等优势，相比常规涂料，具有很高的性价比，是传统环氧富锌底漆的升级替代产品，尤其适合长期处在高温、高酸碱、高湿度等恶劣腐蚀环境下的防腐防锈。
现跟传统的环氧富锌底漆来做下实验对比：
1、漆膜颜色外观对比
冷喷烯锌漆膜颜色为深灰色
环氧富锌底漆为浅灰色

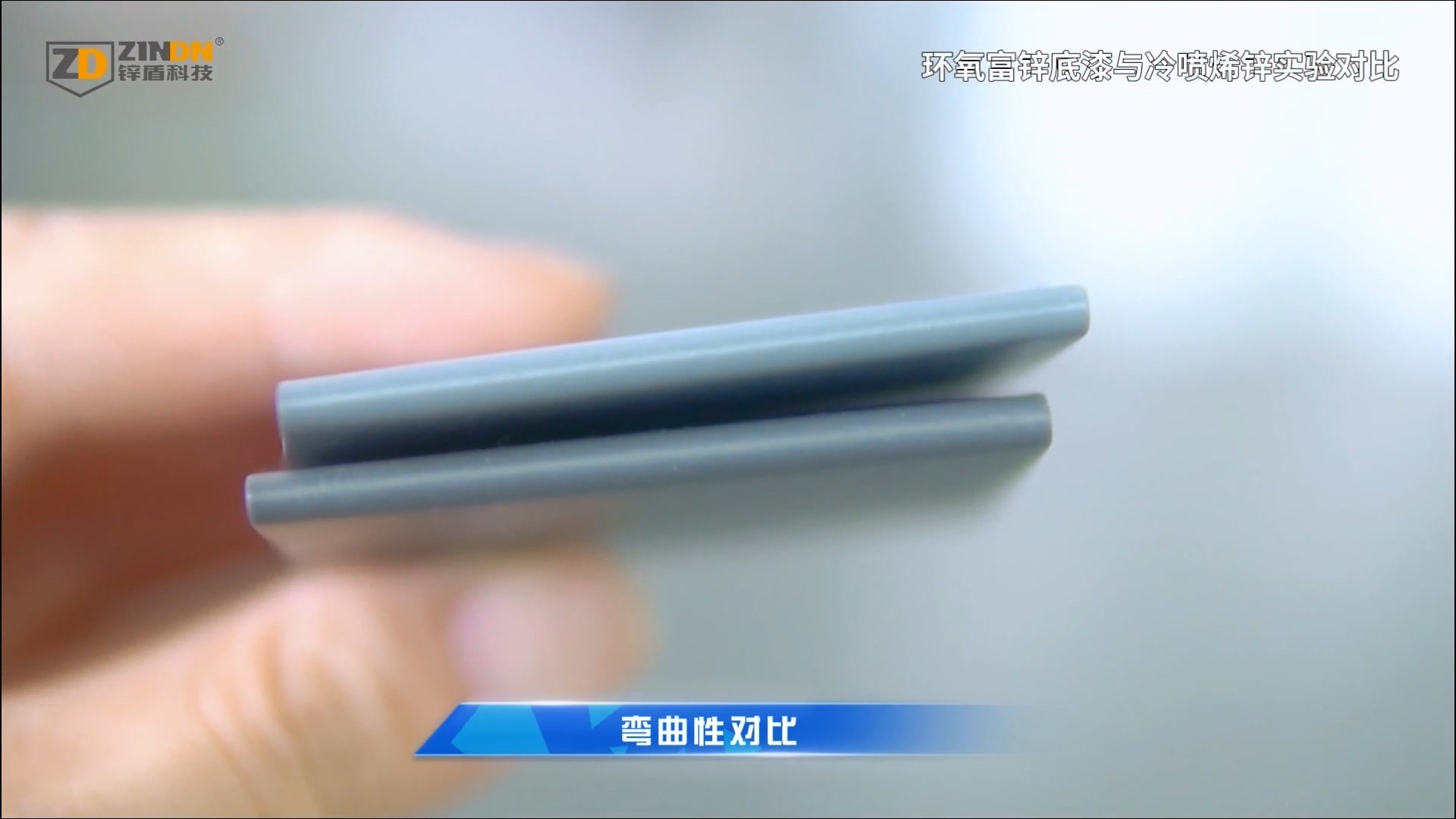

2、弯曲性对比
冷喷烯锌和环氧富锌底漆都具有良好的抗弯曲性能

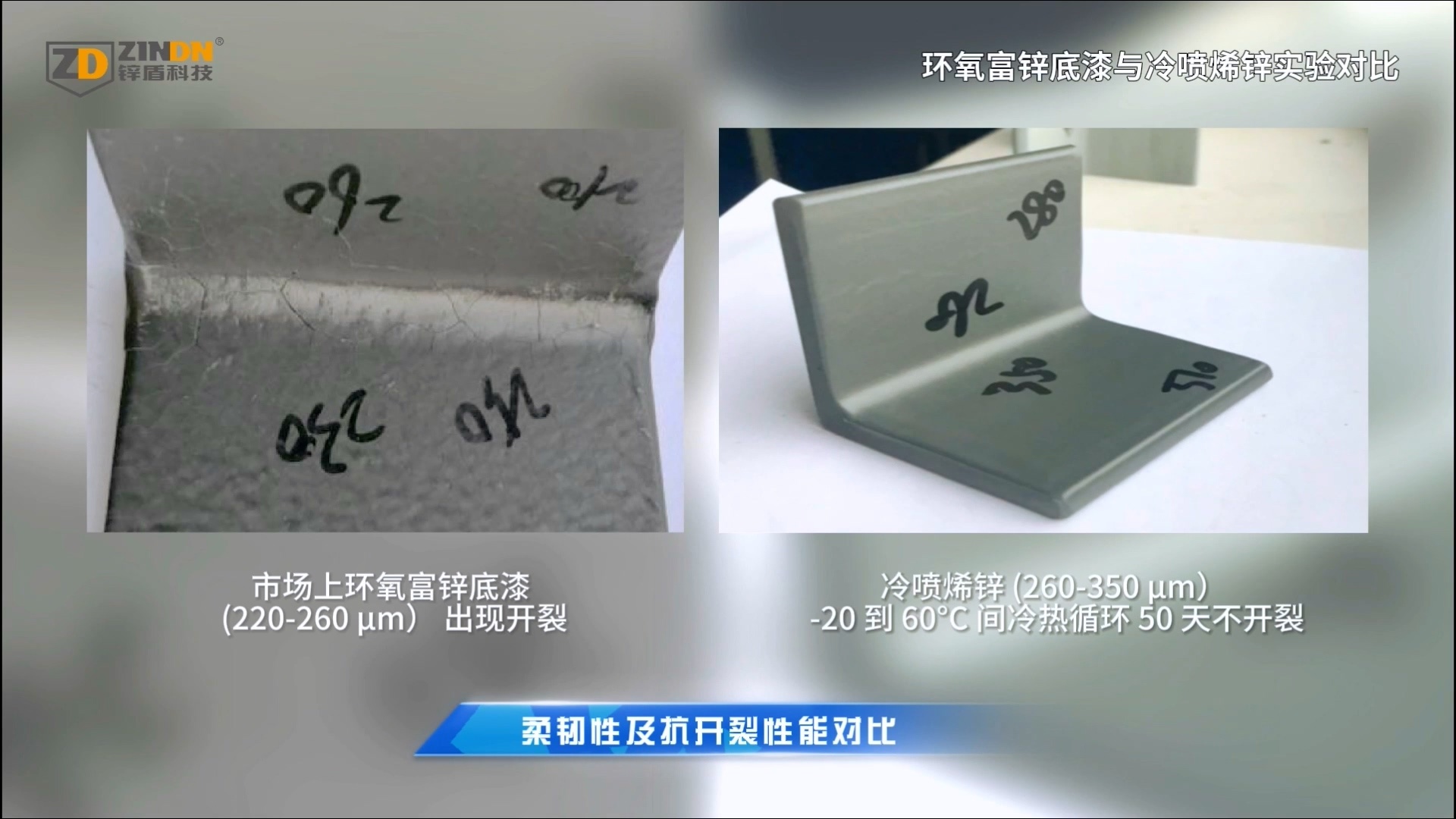

3、柔韧性及抗开裂性能对比
冷喷烯锌（260-350um） -20度到60度之间冷热循环50天不开裂，石墨烯出色的
力学性能保证了冷喷烯锌涂层优异的抗开裂性能。
环氧富锌底漆（220-260um）出现开裂，传统环氧富锌底漆涂层通常在异形
结构和焊接处，厚膜、转角处容易开裂。

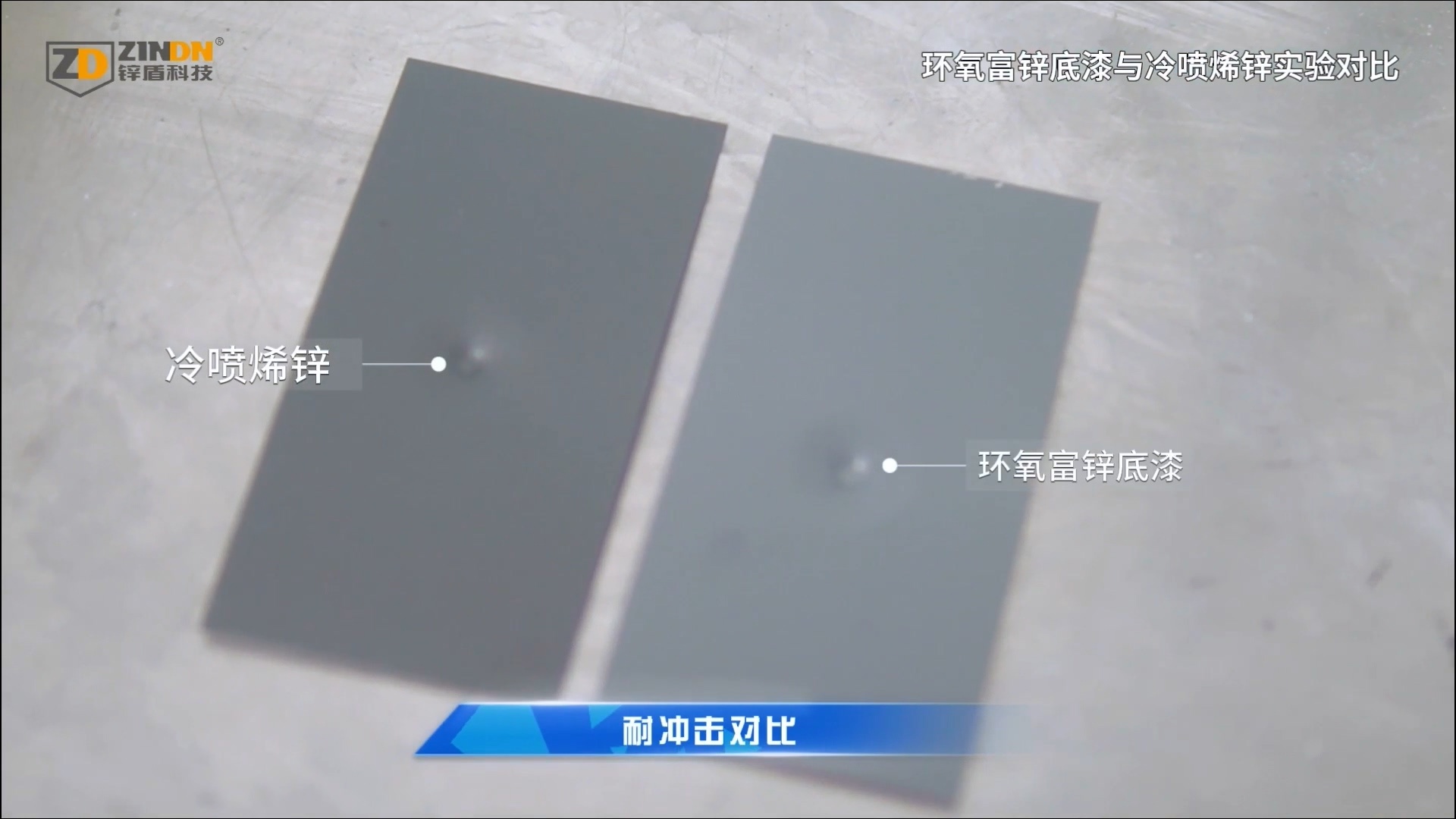

4、耐冲击对比
冷喷烯锌和环氧富锌底漆都具有良好的抗冲击性能
5、拉开附着力对比
冷喷烯锌的拉开附着力高达10兆帕以上，远超普通的环氧富锌底漆

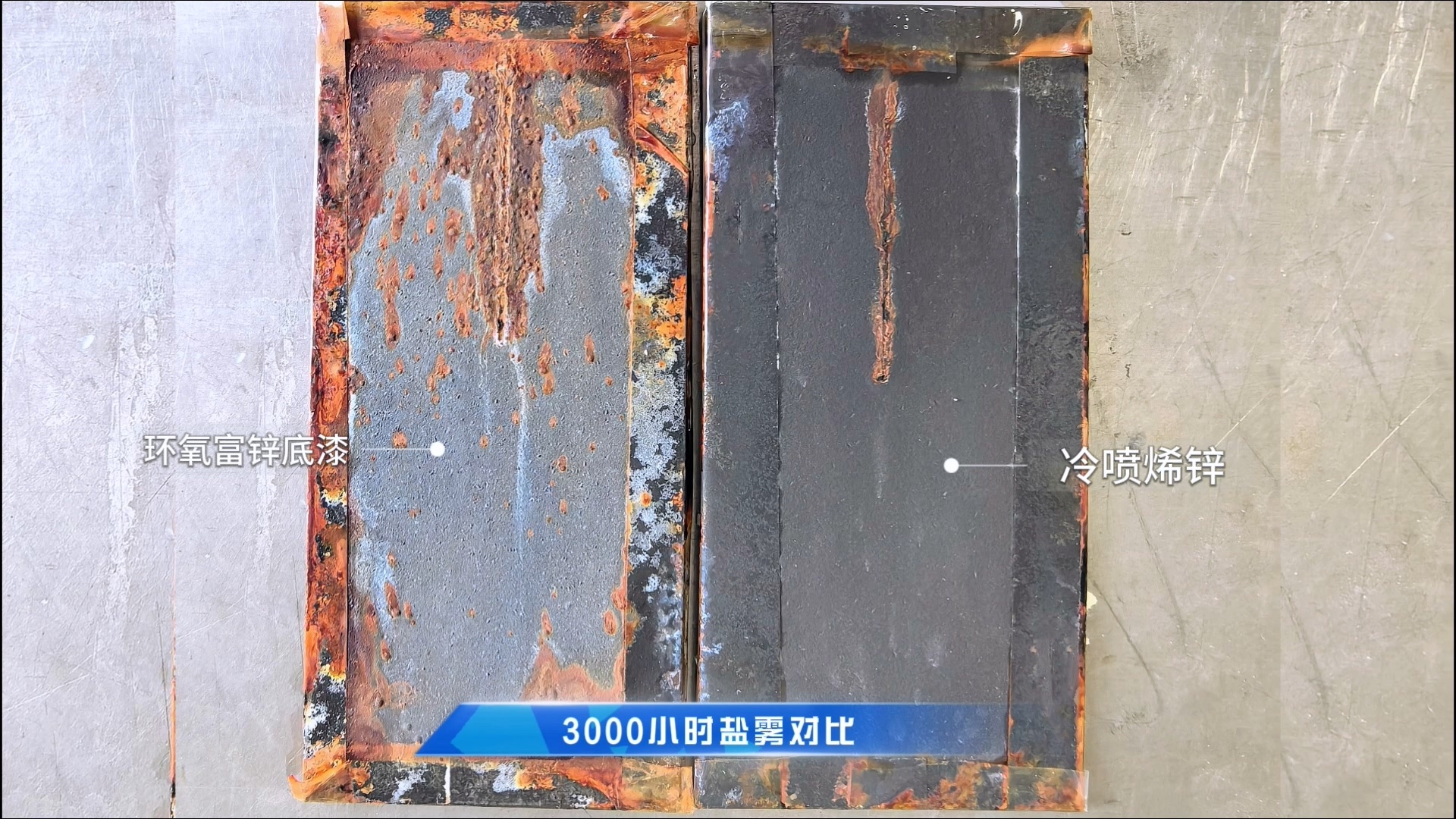

6、3000小时盐雾性能对比
经过3000小时中性盐雾测试，冷喷烯锌划痕边缘锈蚀小于等于1mm，板面无生锈起泡。
环氧富锌底漆划痕边缘锈蚀达3mm以上，且板面部分地方生锈。
冷喷烯锌的耐盐雾性能明显优于环氧富锌底漆。
冷喷烯锌相比环氧富锌底漆，具有更好的附着力，更优异的耐盐雾性能，防腐蚀性能更佳，更适合作为长效防腐底漆使用，性价比高。
推荐新闻
锌盾ZD6345稳化型纳米重防腐涂料 |带锈施工带水固化，复杂工况防腐自由 get
2025-12-31
耐高温油漆为什么会“不干”“发黏”？80% 的现场问题都来自这3点！
2025-12-29
2025-12-24
2025-12-22
2025-12-15
